Verschieberegal
Bauteile, Zubehör, Komponenten
- Staplerzählung
- Zusatzsender
- Schienen und Distanzbügel
- LCD-Display, Zusatzsteuer-Tableau
- Frontlichtschranke
- universelle Fernsteuerung
Verfahrwagen
- Stahl-/Blechkonstruktion in hoher Steifigkeit und sehr engen Toleranzen
- nahezu unbegrenzte Länge jedes einzelnen Verfahrwagens
- Präzisionsdrehteile – Achsen, Räder mit besonders komfortabler Laufeigenschaft

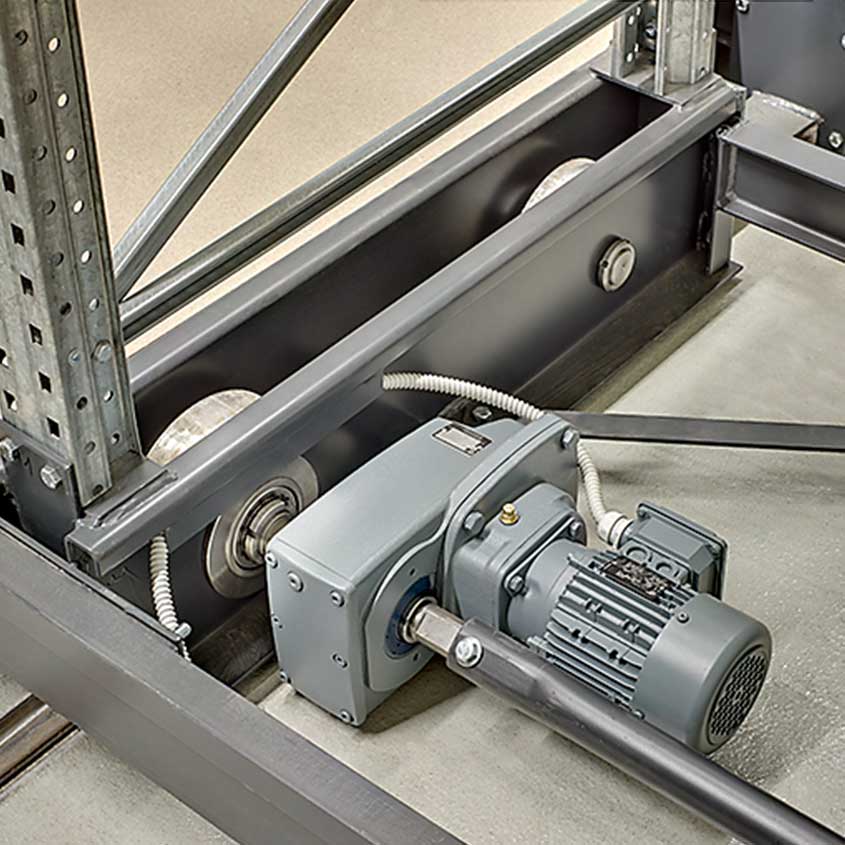

- Antrieb und Wellen werden nach Nutzlast und Anforderungen individuell ausgelegt.
- Vollausstattung mit Sicherheitssensorik und Steuerungselektronik
Die Länge des Verfahrwagens und damit der Regalzeile ist nahezu unbegrenzt.
Bei den Regalen handelt es sich um herkömmliche OMEGA-Palettenregale.
Wir liefern Verfahrregale komplett mit der erforderlichen Sicherheitssensorik.
Frequenzgeregelte Antriebe sorgen für sanftes Anfahren und Abbremsen.
Lichtschrankensystem zur Gewährleistung der Sicherheit des Nutzers gemäß der europäischen Maschinenrichtlinie
Lauf- und Führungsschienen
- Grundvoraussetzung einer langlebigen, sicheren und störungsfreien Verfahranlage sind die Lauf-/Führungsschienen.
- In Bestandsgebäuden, deren Hallenboden statisch ausreichend dimensioniert ist, werden Flachschienen mit sehr geringer Einbauhöhe verwendet.
- Bei Hallenneubauten und/oder Komplett-Sanierung des Hallenbodens werden Kran- bzw. Eisenbahnprofile als Lauf- und Führungsschiene auf einer Rohbetonsohle oder Streifenfundamenten ausnivelliert und anschließend in voller Länge mit schrumpffreien Betonmörtel untergossen.
- Anschließend wird ein Messprotokoll erstellt und die Flächen zwischen den Schienen mit Walz- oder bewehrtem Beton maximal bündig mit der Schienenanlage befüllt.
Beispiele verschiedener Lauf-/Führungsschienen
Flachschienen 80/100 x 30
Schiene aus Flacheisen mit Führungsnute. Für den Einbau genügen bereits 40 – 60 mm.
Kranschienen 93/18
Schienen aus diesem Profil werden bei neuen Hallenböden eingesetzt. Dabei erhalten die Führungsschienen seitliche Winkeleisen zwecks Begrenzung der Betonfüllung.
Kranschienen 93/18 mit Distanzbügel
Führungsschienen auf Distanzbügel mit seitlichen Winkeleisen zwecks Begrenzung der Betonfüllung
Steuerung der Verfahrwagen
- universale Fernsteuerung zur Steuerung der Verfahranlage vom Stapler aus
- Zusatzsender für mehrere Stapler
- schaltschrankunabhängiges, stationäres Zusatzsteuer-Tableau (Kühllager)
- Frontlichtschranke als Sicherheitskontrolle bei Personen im Gang
- Zählung von Ein- und Ausfahrten der Stapler zur automatischen Gangfreigabe
- Steuerung der Beleuchtung nur da, wo der Gang öffnet
- Kühl-/Nachtstellung: alle Wagen fahren zur besseren Zirkulation der Kühlluft auseinander
- Kommissionierstellung: Alle Wagen fahren auseinander, zur manuellen Kommissionierung
Die Gassen werden über eine einfache Fernsteuerung geöffnet.
Die Verfahrregalanlage wird von GALLER mit der erforderlichen Steuerungstechnik geliefert.
Signalleuchten warnen vor dem Verfahren eines Regals.
Jeder Verfahrwagen ist mit einem NOT-HALT ausgestattet.
Eine Frontlichtschranke stoppt die Anlage, falls eine Person eine sich schließende Gasse betritt.
